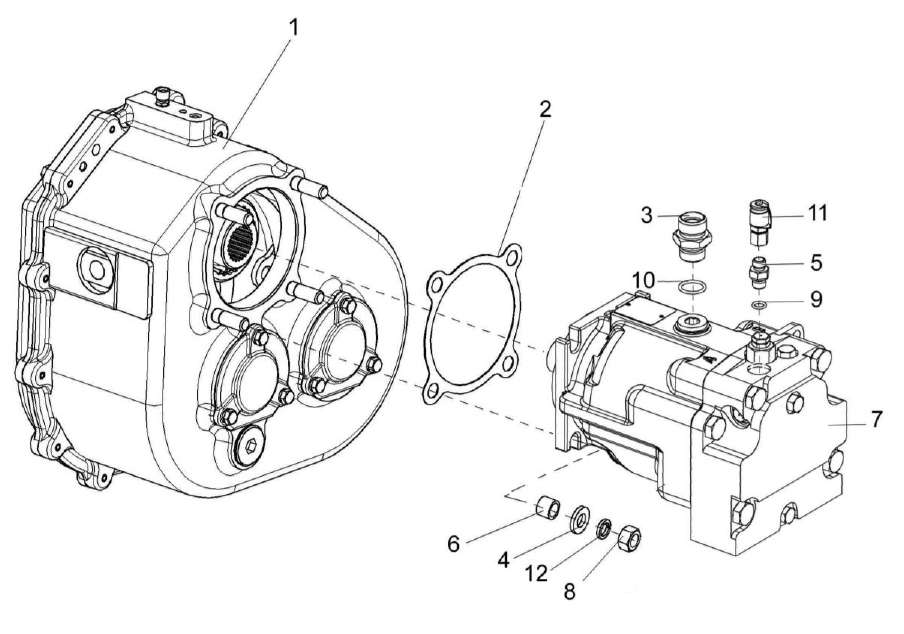

Схема: Установка гидромотора привода питающего аппарата КВС-2-0604210
Установка гидромотора привода питающего аппарата КВС-2-0604210
Увеличить
Гидромотор привода питающего аппарата
КВС-2-0604210
КВС-8-0114000 Коробка передач
КГС 0114003 Прокладка
КГС 0115642 Штуцер
КВС-2-0114414 Шайба
КЛ 0601634 Штуцер
3518020-48006 Втулка
90M100-NС-O-N-8-N-0-C7-W-00-NNN-00-00-F3 Гидромотор
M12-6G Гайка - 5915
011-015-25-2-2 Кольцо ГОСТ 18829/9833
024-029-30-2-2 Кольцо ГОСТ 18829/9833
AB20-11/B08L Соединение резьбовое с колпачком
12Т 65Г Шайба ГОСТ 6402
| Позиция | Артикул | Наименование | Примечание | Количество | В корзине |
|---|---|---|---|---|---|
| 3,5,7,9-11 | КВС-2-0604210 | Гидромотор привода питающего аппарата | КВС-8-0100000 | 1 |
|
| 1 | КВС-8-0114000 | Коробка передач | КВС-8-0111000 | 1 | |
| 2 | КГС 0114003 | Прокладка | КВС-8-0114000 | 1 | |
| 3 | КГС 0115642 | Штуцер | КВС-2-0604210 | 1 | |
| 4 | КВС-2-0114414 | Шайба | КВС-8-0114000 | 2 | |
| 5 | КЛ 0601634 | Штуцер | КВС-2-0604210 | 1 | |
| 6 | 3518020-48006 | Втулка | КВС-8-0114000 | 4 | |
| 7 | 90M100-NС-O-N-8-N-0-C7-W-00-NNN-00-00-F3 | Гидромотор | КВС-2-0604210 | 1 | |
| 8 | M12-6G | Гайка - 5915 | КВС-8-0114000 | 4 | |
| 9 | 011-015-25-2-2 | Кольцо ГОСТ 18829/9833 | КВС-2-0604210 | 1 | |
| 10 | 024-029-30-2-2 | Кольцо ГОСТ 18829/9833 | КВС-2-0604210 | 1 | |
| 11 | AB20-11/B08L | Соединение резьбовое с колпачком | КВС-2-0604210 | 1 | |
| 12 | 12Т 65Г | Шайба ГОСТ 6402 | КВС-8-0114000 | 4 |
