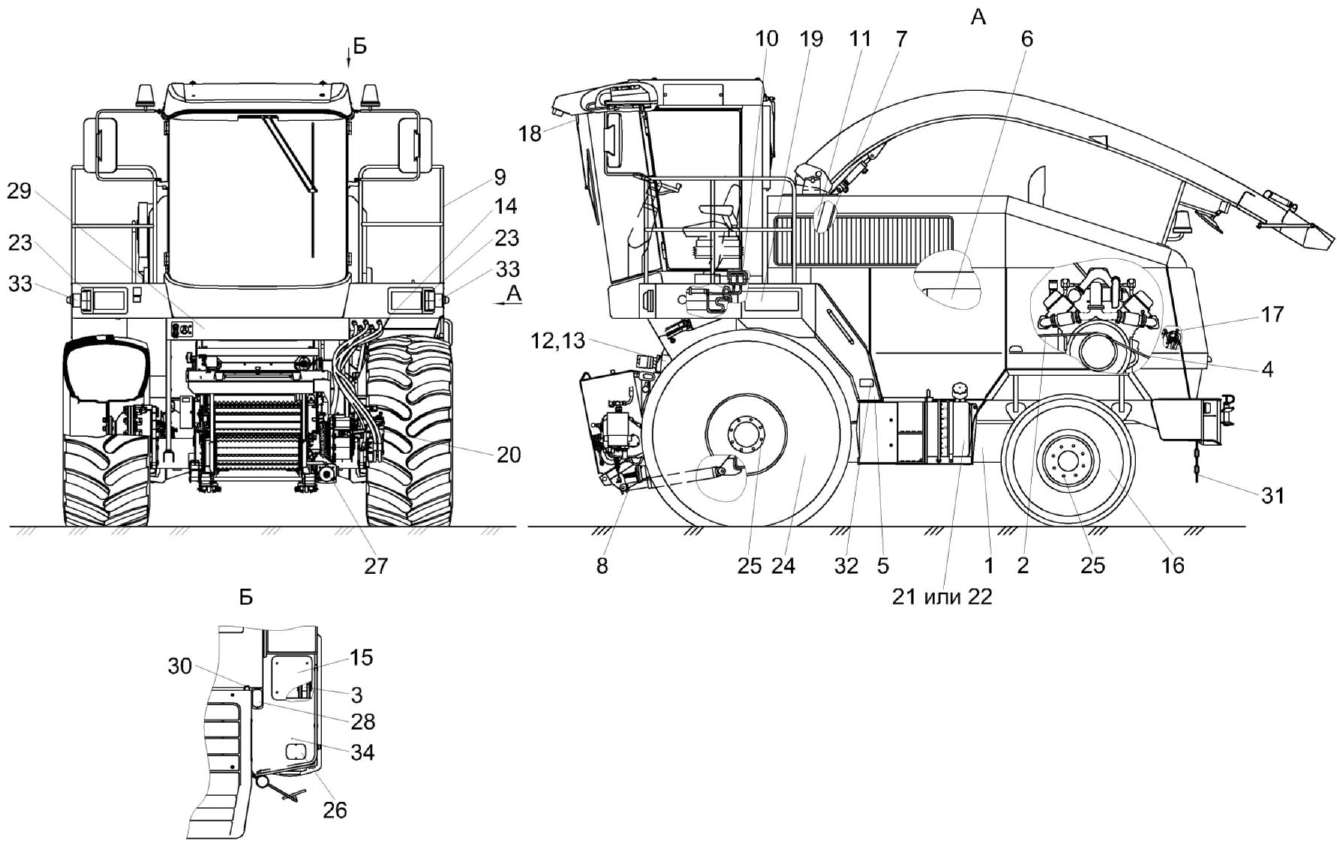

Схема: Измельчитель самоходный КВС-8-0100000 (лист 2)
Измельчитель самоходный КВС-8-0100000 (лист 2)
Увеличить
КВС-8-0100000 Измельчитель самоходный
КВС-8-0103700 Установка топливного оборудования
КВС-8-0130000 Привод измельчающего барабана
КВС-8-0131500 Установка редуктора привода насосов
КВС-8-0133000 Привод гидростата
КВС-8-0702010 Электрошкаф
КВС-8-0800000 Пневмосистема
КВС-1-0100400 Шторка
КВС-1-0105000А-01 Механизм вывешивания
КВС-2-0125110 Поручень
КВС-1-0129100 Установка трубопроводов и стояночных тормозов
КВС-1-0140000 Установка ускорителя выброса, камеры приемной и основания силосопровода
Проставка
КВС-1-0147500
КВС-1-0148000 Устройство доизмельчающее
КВС-2-0100260Б Панель
КВС-2-0100440 Люк
КВС-2-0108000 Колесо
КВС-8-0121000 или КВС-8-0121000-01 Установка климатическая
КВС-2-0122030 Установка стеклоомывателей
КВС-2-0124490 Люк
Гидромотор привода питающего аппарата
КВС-2-0604210
КВС-2-0900000А Установка ОВК
КВС-2-0900000А-01 Установка ОВК
КЗК 0100260-01 Маска
КЗК-10-0110000 Колесо
УЭС-7-0109090-02 Гайка
КВС-1-0100447 Крышка
КВС-2-0100011 Крышка
КВС-2-0100425 Люк
КВС-2-0100442 Панель
КВС-2-0122025 Кожух
ЦЕП0002026 Цепь Цепь 4-5х35 L=805 мм (23 зв.)
Световозвращатель 3212.3731
Световозвращатель 3222.3731
Наконечник рычага 70-3401093
| Позиция | Артикул | Наименование | Примечание | Количество | В корзине |
|---|---|---|---|---|---|
| 1-34 | КВС-8-0100000 | Измельчитель самоходный | 1 | ||
| 1 | КВС-8-0103700 | Установка топливного оборудования | 1 | ||
| 2 | КВС-8-0130000 | Привод измельчающего барабана | 1 | ||
| 3 | КВС-8-0131500 | Установка редуктора привода насосов | 1 | ||
| 4 | КВС-8-0133000 | Привод гидростата | 1 | ||
| 5 | КВС-8-0702010 | Электрошкаф | 1 | ||
| 6 | КВС-8-0800000 | Пневмосистема | 1 | ||
| 7 | КВС-1-0100400 | Шторка | 1 | ||
| 8 | КВС-1-0105000А-01 | Механизм вывешивания | 1 | ||
| 9 | КВС-2-0125110 | Поручень | 1 | ||
| 10 | КВС-1-0129100 | Установка трубопроводов и стояночных тормозов | 1 | ||
| 11 | КВС-1-0140000 | Установка ускорителя выброса, камеры приемной и основания силосопровода | 1 | ||
| 12 | КВС-1-0147500 | Проставка | 1 |
|
|
| 13 | КВС-1-0148000 | Устройство доизмельчающее | 1 | ||
| 14 | КВС-2-0100260Б | Панель | 1 | ||
| 15 | КВС-2-0100440 | Люк | 1 | ||
| 16 | КВС-2-0108000 | Колесо | 1 | ||
| 17 | КВС-8-0121000 или КВС-8-0121000-01 | Установка климатическая | 1 | ||
| 18 | КВС-2-0122030 | Установка стеклоомывателей | 1 | ||
| 19 | КВС-2-0124490 | Люк | 1 | ||
| 20 | КВС-2-0604210 | Гидромотор привода питающего аппарата | 1 |
|
|
| 21 | КВС-2-0900000А | Установка ОВК | 1 | ||
| 22 | КВС-2-0900000А-01 | Установка ОВК | 1 | ||
| 23 | КЗК 0100260-01 | Маска | 2 | ||
| 24 | КЗК-10-0110000 | Колесо | 1 | ||
| 25 | УЭС-7-0109090-02 | Гайка | 32 | ||
| 26 | КВС-1-0100447 | Крышка | 1 | ||
| 27 | КВС-2-0100011 | Крышка | 1 | ||
| 28 | КВС-2-0100425 | Люк | 2 | ||
| 29 | КВС-2-0100442 | Панель | 1 | ||
| 30 | КВС-2-0122025 | Кожух | 2 | ||
| 31 | ЦЕП0002026 | Цепь Цепь 4-5х35 L=805 мм (23 зв.) | 1 | ||
| 32 | Световозвращатель 3212.3731 | 2 | |||
| 33 | Световозвращатель 3222.3731 | 2 | |||
| 34 | Наконечник рычага 70-3401093 | 2 |
